Re: SDP Mad doctor

Message  Amok le Mar 11 Juin 2013 - 9:16

BovMasterFlash a écrit:ça y est je l'ai monté !

pas si difficile que ça en réalité.

si vous avez des questions je suis la.

Oh làlà j'ai complètement zappé!

Alors il faut faire quoi finalement? Des fils à couper?


Amok

Messages : 120
Date d'inscription : 08/02/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: SDP Mad doctor

Message  BovMasterFlash le Mer 12 Juin 2013 - 21:33

Du coup j'ai acheté une centrale clignotant avec le connecteur Yamaha. Après j'ai couper tous les fils des anciens phares pour garder les connecteur. Je les ai soudé au nouveau phares et voila il n'y a plus qu'a brancher !

BovMasterFlash

MT-03 : 2006 Blanc
Messages : 65
Date d'inscription : 07/03/2013
Masculin Age : 31
Localisation : Paris

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: SDP Mad doctor

Message  Stacos le Ven 14 Juin 2013 - 22:03

Personnellement j'ai toujours pas monté, je ne comprend rien au schéma électrique... LoL

Même sur les schémas d'origines il y a des choses barrées...

Stacos

Messages : 55
Date d'inscription : 06/03/2013
Masculin Localisation : Val de marne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: SDP Mad doctor

Message  Invité le Sam 15 Juin 2013 - 13:33

Stacos a écrit:Personnellement j'ai toujours pas monté, je ne comprend rien au schéma électrique... LoL

Ben si un jour tu veux faire un tour dans la Marne, passe me voir, je me ferais un plaisir de te faire ton branchement électrique Wink

Invité
Invité


Revenir en haut Aller en bas

Re: SDP Mad doctor

Message  Marco13-51 le Lun 30 Déc 2013 - 12:48

Up du sujet.

Est-ce que quelqu'un aurait les photos du câblage de son mad doctor? Svp. Car j'ai monte le mien mais je ne comprends rien au branchement...
avatar
Marco13-51

MT-03 : 2009 Noir
Messages : 411
Date d'inscription : 31/10/2013
Masculin Age : 25
Localisation : 13

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: SDP Mad doctor

Message  Marco13-51 le Mar 31 Déc 2013 - 0:30

Après une nuit, et une journée dessus j'ai réussi ! Donc plus besoin des photos ^^. Par contre si jamais quelqu'un en achète un et qu'il a des questions, n'hésitez pas

V
avatar
Marco13-51

MT-03 : 2009 Noir
Messages : 411
Date d'inscription : 31/10/2013
Masculin Age : 25
Localisation : 13

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: SDP Mad doctor

Message  Thiousi le Sam 25 Jan 2014 - 11:22

Hello Marco13-51,
Est-ce que tu nous mettrais des photos de ton câblage justement?
Merci Smile
avatar
Thiousi

MT-03 : 2006 Bleu
Messages : 43
Date d'inscription : 30/09/2013
Masculin Localisation : Paris

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: SDP Mad doctor

Message  Marco13-51 le Sam 25 Jan 2014 - 12:55

Salut salut!
Hum une photo de mon câblage vous allez prendre peur Very Happy, mais j'essaierai d'en faire et de les poster.

Tu viens d'en acheter un ?
avatar
Marco13-51

MT-03 : 2009 Noir
Messages : 411
Date d'inscription : 31/10/2013
Masculin Age : 25
Localisation : 13

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: SDP Mad doctor

Message  Matxtraid le Sam 1 Fév 2014 - 0:52

avatar
Matxtraid

MT-03 : 2007 Noir
Messages : 1348
Date d'inscription : 06/02/2013
Masculin Age : 59
Localisation : Bruxelles

Voir le profil de l'utilisateur https://sites.google.com/site/yamt03et/

Revenir en haut Aller en bas

Re: SDP Mad doctor

Message  Marco13-51 le Sam 1 Fév 2014 - 9:43

Oui maxtraid, mais il est super chère sur ton site allemand ! ^^, si motogm je l'ai payé 185e
avatar
Marco13-51

MT-03 : 2009 Noir
Messages : 411
Date d'inscription : 31/10/2013
Masculin Age : 25
Localisation : 13

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: SDP Mad doctor

Message  lmathieu91 le Ven 24 Oct 2014 - 16:07

Bonjour,

Si vous pouvez faire des photos du câblage du support de plaque Mad Doctor avec la moto ce serait cool Smile
Je galère a faire les branchements, en plus il y a pas la même nombre de fil d'un côté et de l'autre donc cela m'intrigue.

A l'aide !

Merci

lmathieu91

MT-03 : 2009 Noir
Messages : 11
Date d'inscription : 24/10/2014
Masculin Age : 23
Localisation : 91

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: SDP Mad doctor

Message  Invité le Ven 24 Oct 2014 - 19:12

lmathieu91 a écrit:Bonjour,

Si vous pouvez faire des photos du câblage du support de plaque Mad Doctor avec la moto ce serait cool Smile
Je galère a faire les branchements, en plus il y a pas la même nombre de fil d'un côté et de l'autre donc cela m'intrigue.

A l'aide !

Merci

Salut, direction présentations stp, sinon pas de réponse... ca fonctionne ainsi sur tout les forum. Merci.

Invité
Invité


Revenir en haut Aller en bas

Re: SDP Mad doctor

Message  lmathieu91 le Dim 26 Oct 2014 - 15:05

Invité a écrit:
lmathieu91 a écrit:Bonjour,

Si vous pouvez faire des photos du câblage du support de plaque Mad Doctor avec la moto ce serait cool Smile
Je galère a faire les branchements, en plus il y a pas la même nombre de fil d'un côté et de l'autre donc cela m'intrigue.

A l'aide !

Merci

Salut, direction présentations stp, sinon pas de réponse... ca fonctionne ainsi sur tout les forum. Merci.

La prez est déjà faite, et un invité qui dit ça, c'est bizarre Smile

lmathieu91

MT-03 : 2009 Noir
Messages : 11
Date d'inscription : 24/10/2014
Masculin Age : 23
Localisation : 91

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: SDP Mad doctor

Message  jerome nimo le Dim 26 Oct 2014 - 15:31

y'a pas de prez avec ton pseudo Wink (Cf : http://mt03.discutfree.com/spa/lmathieu91 )

Et l'invité est un modo qui a quitté le forum entre temps Wink
avatar
jerome nimo

MT-03 : 2006 Blanc
Messages : 377
Date d'inscription : 16/12/2013
Masculin Age : 25
Localisation : Cluses (74)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: SDP Mad doctor

Message  lmathieu91 le Dim 26 Oct 2014 - 16:05

jerome nimo a écrit:y'a pas de prez avec ton pseudo Wink (Cf : http://mt03.discutfree.com/spa/lmathieu91 )

Et l'invité est un modo qui a quitté le forum entre temps Wink

Ah ok autant pour moi, je me fais déjà remarquer mdr

Cette fois c'est fait Smile

Maintenant si quelqu'un a des conseils pour monter le support de plaque Mad doctor avec photos détaillées ou tout autre conseils parce que j'ai peur de faire des conneries.

Merci. Wink

lmathieu91

MT-03 : 2009 Noir
Messages : 11
Date d'inscription : 24/10/2014
Masculin Age : 23
Localisation : 91

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: SDP Mad doctor

Message  hochk le Dim 26 Oct 2014 - 17:44

Salut

Cela ne doit pas être bien compliqué, je n'ai pas de sdp mad doctor mais je suppose qu'il doit y avoir:
6 fils sur ton sdp
dont 1 masse commune au stop cligno et éclairage de plaque
1 autre fil pour clignotant droit
1 pour clignotant gauche
1 pour la veilleuse du stop
1 pour le stop
et 1 dernier pour l'éclairage de plaque
C'est bien ça !?

Et sur la moto
pour le feu stop tu as 3 fils (masse , veilleuse et frein)
clignotant droit 2 fils (masse et +)
clignotant gauche 2 fils (masse et +)
éclairage de plaque 2 fils (masse et +)

Tu vas sûrement devoir branché toutes tes masses ensemble et pour les 5 fils + qui te reste tu n'a plus qu'à faire des essais et de procéder par élimination

Ta pas une notice de montage !? Le câblage du sdp n'est pas repérer
Fais nous une photo de ton support avec ses câbles ! Se sera plus facile.


Dernière édition par hochk le Lun 27 Oct 2014 - 5:41, édité 1 fois
avatar
hochk

MT-03 : 2006 Noir
Messages : 62
Date d'inscription : 23/10/2014
Masculin

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: SDP Mad doctor

Message  Marco13-51 le Dim 26 Oct 2014 - 22:22

Salut !
Déjà bon courage pour commencer... Razz

Je me suis servit du faisceau de l'ancien support de plaque mais là je ne pourrais pas te dire exactement ce que j'ai fait, ça remonte à loin, je te prendrai des photos de mon montage (j'ai passé plus de 10h, si je ne me trompe pas, entre le montage et ....LE CABLAGE ! j'avais personne pour m'expliquer ...^^)


Quand j'aurais le temps je prendrais des photos comme il faut, je vais essayé en début de semaine mais je ne te promets rien, j'ai un emploi du temps plutôt chargé :p
avatar
Marco13-51

MT-03 : 2009 Noir
Messages : 411
Date d'inscription : 31/10/2013
Masculin Age : 25
Localisation : 13

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: SDP Mad doctor

Message  lmathieu91 le Mar 28 Oct 2014 - 21:12

Merci pour vos réponses, mais c'est pas tout à fait ça hochk.
Voici des photos pour mieux voir et comprendre le problème :

Alors voici ce que je dois brancher :

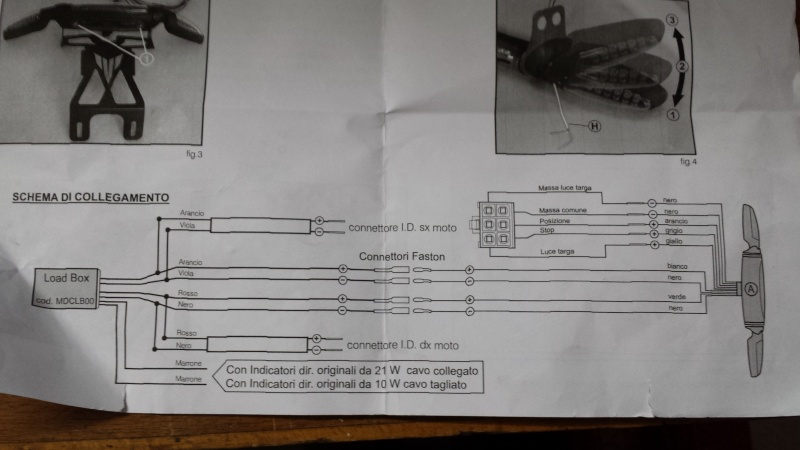

Les schémas de montage qui sont fournis avec :




Et voici ce que j'avais sur la magnifique bavette d'origine :


Il me reste ça aussi dans la boite et je ne sais pas quoi en faire :

lmathieu91

MT-03 : 2009 Noir
Messages : 11
Date d'inscription : 24/10/2014
Masculin Age : 23
Localisation : 91

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: SDP Mad doctor

Message  hochk le Mar 28 Oct 2014 - 22:32

Salut

Donc cette partie est déja connecter ?


Violet et orange clignotant gauche
Rouge et Noire clignotant droit
Et les 3 autres le feux arriére


Il va te falloir récupéré les connecteurs de tes anciens feux stop et clignotant.
avatar
hochk

MT-03 : 2006 Noir
Messages : 62
Date d'inscription : 23/10/2014
Masculin

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: SDP Mad doctor

Message  lmathieu91 le Mer 29 Oct 2014 - 10:16

Merci hochk.
Oui j'ai déjà connecter la load box.

Sur ton schéma je ne comprend pas où je dois brancher le clignotant droit?

Le connecteur des anciens clignotants ont seulement 2 fils alors que sur le nouveau il y en a 4, comment faire?  thinking


lmathieu91

MT-03 : 2009 Noir
Messages : 11
Date d'inscription : 24/10/2014
Masculin Age : 23
Localisation : 91

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: SDP Mad doctor

Message  hochk le Mer 29 Oct 2014 - 11:21

Salut

Normalement sur le faisceau électrique de ta moto tu dois avoir
2 fils pour ton clignotant gauche (fiche noire)
2 fils pour ton clignotant droit (fiche grise)

Pour moi, sur ta dernière photo la fiche avec 3 fils c'est le feux arrière et la fiche avec 2 fils c'est l'éclairage de plaque, du moins chez moi c'est comme ça
Mes fiches de clignotant sont noire et grise!

Entre midi et 2h je vais démonter mon support et je ferais des photos.
avatar
hochk

MT-03 : 2006 Noir
Messages : 62
Date d'inscription : 23/10/2014
Masculin

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: SDP Mad doctor

Message  hochk le Mer 29 Oct 2014 - 11:27

avatar
hochk

MT-03 : 2006 Noir
Messages : 62
Date d'inscription : 23/10/2014
Masculin

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: SDP Mad doctor

Message  lmathieu91 le Mer 29 Oct 2014 - 11:54

Non je n'ai pas ces fiches à l'arrière par contre à l'avant j'ai bien çà.

Lorsque je branche juste la fiche avec 2 fils sur l'ancien sdp les clignotants fonctionnent.

En gros le problème c'est que sur la moto j'ai 1 fiche avec 2 fils faisant fonctionner les 2 clignotants et sur le sdp j'en ai 4, donc soit il existe des adaptateurs permettant de brancher 2 fils d'un côté avec 1 de l'autre, soit brancher juste 1 fil de chaque côté.

J'ai l'impression que c'est le même système que sur les photos d'Amok.

PS : je ne m'y connais pas du tout en électricité thinking

lmathieu91

MT-03 : 2009 Noir
Messages : 11
Date d'inscription : 24/10/2014
Masculin Age : 23
Localisation : 91

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: SDP Mad doctor

Message  hochk le Mer 29 Oct 2014 - 12:04

Alors si ça te dérange pas je veux bien une photo de ton faisceau arrière avec la selle enlevée et une photo de l'ancien sdp, parce que apparemment ça m'a l'air d'être un beau foutoir!

L'ancien support est celui d'origine ou pas?
avatar
hochk

MT-03 : 2006 Noir
Messages : 62
Date d'inscription : 23/10/2014
Masculin

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: SDP Mad doctor

Message  lmathieu91 le Mer 29 Oct 2014 - 15:33

Oui c'était celui d'origine avant.

Je l'avais déjà mis précédemment, sur cette photo il y a le faisceau électrique arrière de la moto à gauche et à droite il y a le faisceau électrique du nouveau sdp :



Et sur cette photo il y a l'ancien faisceau électrique du support d'origine :


lmathieu91

MT-03 : 2009 Noir
Messages : 11
Date d'inscription : 24/10/2014
Masculin Age : 23
Localisation : 91

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: SDP Mad doctor

Message  hochk le Mer 29 Oct 2014 - 17:06

Ok donc sur la 1er photo le faisceau de gauche c'est celui qui se trouve sous la selle conducteur.

Et sur la seconde photo c'est celui qui vas au cul de la moto (il doit y avoir des fiches a l'autre bout de ce cable ! non?)

Chez moi c'est comme ça


Faisceau qui arrive au cul

Et c'est a ce niveau que doivent etre fait les branchement et pas sous la selle!

Aprés franchement je vois pas trop, mais pour moi le cable que tu montres (1er photo a gauche et 2éme photo) c'est feux arrière et eclairage de plaque!
avatar
hochk

MT-03 : 2006 Noir
Messages : 62
Date d'inscription : 23/10/2014
Masculin

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: SDP Mad doctor

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 2 sur 3 Précédent  1, 2, 3  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
